PID参数自整定控制仪可取代伺服放大器直接驱动执行机构（如阀门等）;可同时显示测量信号及阀位反馈信号;可实现自动/手动无扰动切换。
详细说明
◆SWP系列PID自整定/PID光柱显示控制仪（外给定或阀位控制）性能特点：
⊕适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
⊕通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。
⊕PID参数自整定。
⊕同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制
输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。
⊕自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、
反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切
换限幅功能，以实现手动/自动的平稳切换。
◆ 特殊技术参数：
|
控制输出方式 |
PWM输出，可控硅触发输出，固态继电器输出（正反转），电压/电流输出 |
|
设定/显示精度 |
±0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1-250s（单位：1s） |
|
采样周期 |
0．5s |
◆技术参数
|
商 标 |
型 号 |
||
|
SWP- |
光柱NT815/ NT825系列、 |
||
|
输入信号 |
模拟量 标准热电偶：B、S、K、E、T 、J、WRe3-25等 |
||
|
输出信号 |
模拟量输出 DC 0～10mA(负载能力≤750W) DC 4～20mA(负载能力≤500W) DC 0～5V (输出能力≤250W) DC 1～5V (输出能力≤250W 开关量输出 继电器控制输出──继电器ON/OFF带回差。 触点容量：AC220V/3A；DC24V/6A（阻性负载） 可控硅控制输出──SCR（可控硅过零触发脉冲）输出,可触发可控硅: 400V/100A 固态继电器输出──SSR（固态继电器控制信号）输出，6～24V/30mA(电压不可调) 通讯输出 标准串行双向通信接口：RS -485 , RS-232C , RS-422等 波 特 率──300～9600bps 内部自由设定 馈电输出 DC 24 V , 负载能力≤30 mA |
||
|
特 性 |
测量精度 ±0.2％FS ±1字或±0.5 ％FS ±1 字 分 辨 率 ±1字 测量范围 -1999 ～9999 字 显示方式 -1999 ～9999 测量值显示 -1999 ～ 9999设定值显示 0～100%测量值光柱显示 发光二极管工作状态显示 控制方式 控制/报警方式为带回差上限或下限报警（用户可自由设定） 控制精度 ±1字 温度补偿 0～50℃数字式温度自动补偿 打印控制 可选择直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232C 打印精度 同仪表精度 参数设定 面板轻触式按键数字设定 参数设定值断电后永久保存 参数设定值密码锁定 保护方式 输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 输入超/欠量程报警 电源欠压自动复位 工作异常自动复位（Watch Dog）
|
||
|
使用环境 |
环境温度 0～50℃ 相对湿度 ≤85RH 避免强腐蚀气体 供电电压 常 规 型 AC 220 V + 10 -15% ( 50 Hz ±2 Hz ) 线性电源供电 特 殊 型 AC 85～260 V─开关电源供电 、 DC 24 V±2 V─开关电源供电 功 耗 ≤6W（AC220V线性电源供电） ≤6W（AC85～260V开关电源供电） ≤6W（DC24V开关电源供电 |
||
|
SWP- |
ND815/ND825、NT815/ NT825系列（横式） |

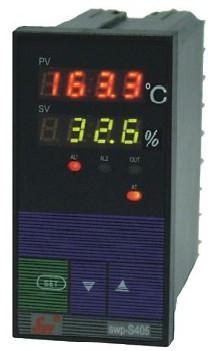

NS815/NS825、NT815/ NT825系列（竖式） |
|
|

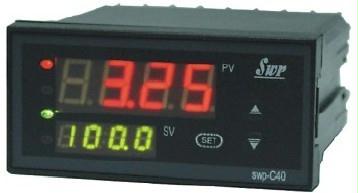

仪表外形 |
|
|
|
|
外形尺寸 |
宽×高×深：160×80×140mm |
宽×高×深：80×160×140mm |
|
|
开孔尺寸单位：mm |
|
|
|
|

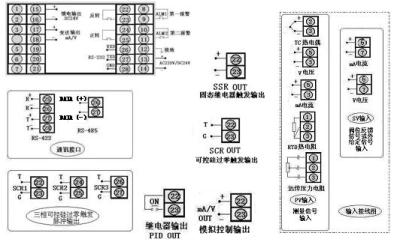

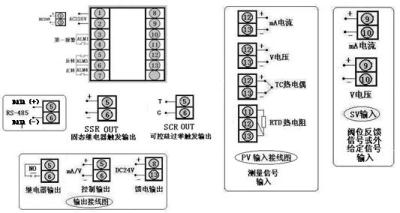

接线图 |
|
||
|
SWP- |
ND415/ ND425系列（横式） |
NS415/ NS425系列（竖式） |
|
|
仪表外形 |
|
|
|
|
外形尺寸 |
宽×高×深：96×48×110mm |
宽×高×深：48×96×110mm |
|
|
开孔尺寸 单位：mm |
|
|
|
|

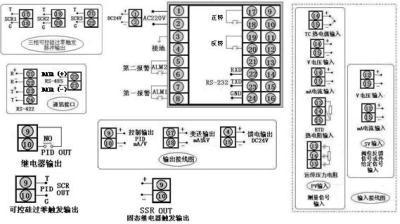

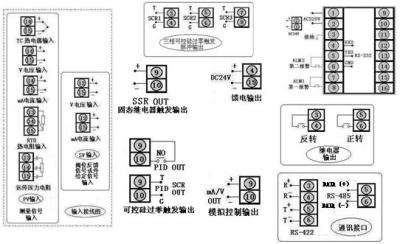

接线图 |
|
||
|
SWP- |

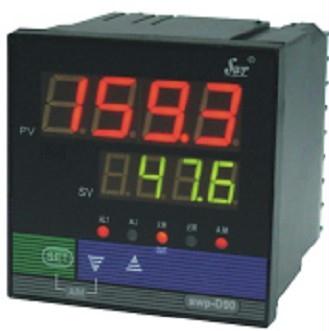

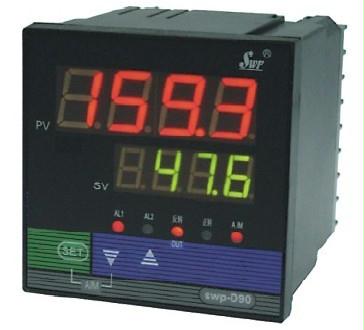

ND915/ ND925系列 |
||
|
仪表外形 |
|
||
|
外形尺寸 |
宽×高×深：96×96mm×110mm |
||
|
开孔尺寸 单位：mm |
|
||
|
接线图 |
|
||
|
SWP- |

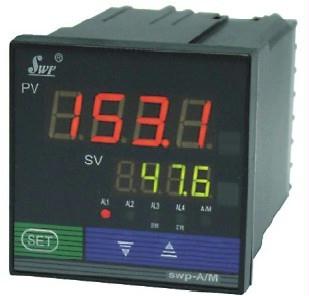

ND715/ ND725系列 |
||
|
仪表外形 |
|
||
|
外形尺寸 |
宽×高×深：72×72×110mm |
||
|
开孔尺寸 单位：mm
|
|
||
|
接线图 |
|
||
★通讯方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
★控制输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR 输出 |
SSR输出 |
特殊规格 |
SOT 输出 |
★变送输出方式
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 |
★输入类型
|
代码 |
输入 类型 |
测量 范围 |
代码 |
输入 类型 |
测量 范围 |
代码 |
输入 类型 |
测量 范围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特殊规格 |
用户特定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
WFe |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～5kHz |
★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～5V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
|
★控制输出方式
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 |
SSR输出 |
特殊规格 |
★注1：仪表显示方式为PV、SV双LED显示。
★注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
★注3：阀位控制--继电器正转、反转控制输出。

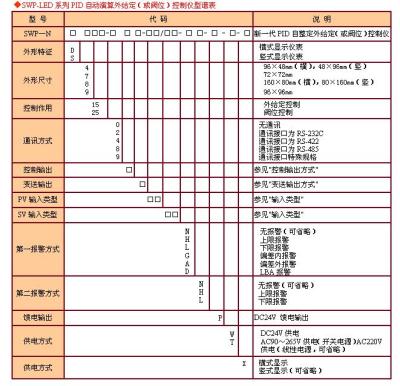

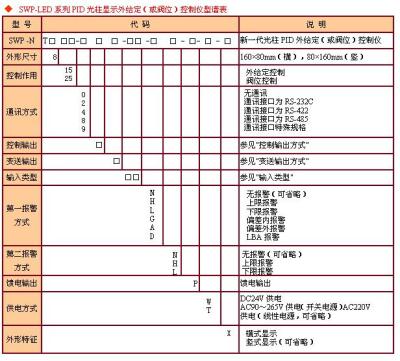

★型号举例：
①SWP-ND825-21-12/12-HL-P-W
阀位控制，通讯方式RS232，输出方式继电器正转、反转控制输出，阀位控制输入类型为4～20 mA ，SV输入类型为4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。
②SWP-NT815-81-10/12-LH-T
光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类型为4～20 mA，第一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。
